{当前文章标题}

3.金屬表面處理

    閥門連接處?

    閥門連接螺銓常用鍍鋅、鍍鉻、氧化(發(fā)藍)處理提高耐大氣、耐介質(zhì)腐蝕的能力.其他緊固件除采用上述方法處理外,還根據(jù)情況采用磷化等表面處理.

    密封面以及口徑不大的關(guān)閉件?

    常采用滲氮、滲硼等表面工藝,提高它的耐蝕性和耐磨性.38CrMoAlA制作的閥瓣,滲氮層≥0.4mm。

    閥桿防腐?

    廣泛采用滲氮、滲硼、鍍鉻、鍍鎳等表面處理工藝,提高它的耐蝕性,耐蝕性和耐磨擦傷性能。

    不同表面處理應適于不同的閥桿材質(zhì)和工作環(huán)境,在大氣、水蒸氣介質(zhì)與石棉填料接觸的閥桿,可采用鍍硬鉻、氣體氮化工藝(不銹鋼不宜采用離子氮化工藝);在硫化氫大氣環(huán)境中的閥采用電鍍高磷鎳鍍層有較好的防護性能;38CrMoAlA采用離子和氣體氮化也可耐蝕,但不宜采用硬鉻鍍層;2Cr13經(jīng)過調(diào)質(zhì)后能耐氨氣腐蝕,采用氣體氮化的碳鋼也能耐氨的腐蝕,而所有磷鎳鍍層不耐氨腐蝕;經(jīng)過氣體氮化38CrMoAlA材料具有優(yōu)良的耐蝕性能和綜合性能,用它制作閥桿為多.

    小口徑的閥體和手輪?

    也常鍍鉻處理,提高其耐蝕性能,裝飾閥門。

    4.熱噴涂

    熱噴涂是制備涂層的一類工藝方塊,已成為材料表面防護的新技術(shù)之一。

    它是利用高能源密度熱源(氣體燃燒火焰、電弧、等離子弧、電熱、氣體燃爆等)將金屬或非金屬材料加熱熔融后,以霧化形式噴射到經(jīng)預處理的基本表面,形成噴涂層,或同時對基本表面加熱,使涂層在基體表面再次熔融,形成噴焊層的表面強化工藝方法。

    大多數(shù)金屬及其合金、金屬氧化物陶瓷、金屬陶瓷復合物以及硬的金屬化合物都可以用一種或幾種熱噴涂方法,在金屬或非金屬基體上形成涂層。
熱噴涂能提高其表面耐腐蝕、耐磨損、耐高溫等性能,延長使用壽命。熱噴涂特殊功能涂層,具備隔熱、絕緣(或異電)、可磨密封、自潤滑、熱輻射、電磁屏蔽等特殊的性能;利用熱噴涂可修復零部件。

    5.噴刷涂料

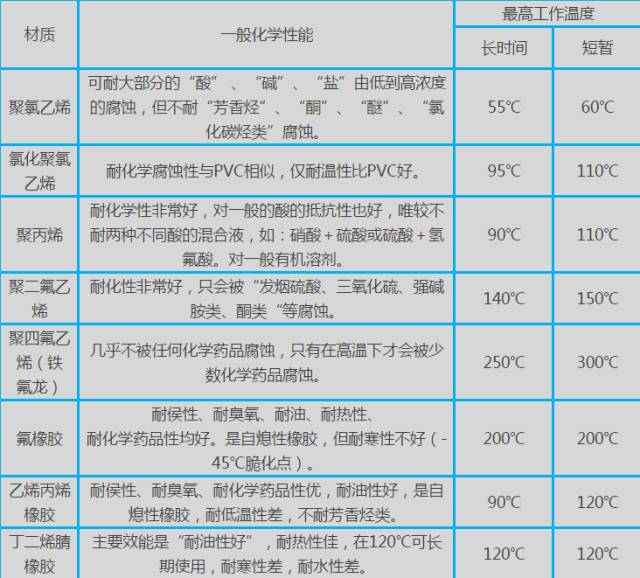

    涂料是應用廣泛的一種防腐手段,在閥門產(chǎn)品上更是一種不可缺少的防腐材料和識別標志。

    涂料也屬于非金屬材料,它通常由合成樹脂、橡膠漿液、植物油、溶劑等配制成,覆蓋在金屬表面,隔絕介質(zhì)和大氣,達到防腐目的。

    涂料主要用于水、鹽水、海水、大氣等腐蝕不太強的環(huán)境中。閥門內(nèi)腔常用防腐漆涂刷,防止水、空氣等介質(zhì)對閥門腐蝕。油漆內(nèi)摻有不同顏色,來表示法恩使用的材料.閥門噴刷涂料,一般在半年至一年一次。

    6.添加緩蝕劑

    緩蝕劑控制腐蝕的機理?是它促進了電池的極化。

    緩蝕劑主要用于介質(zhì)和填料處。介質(zhì)中添加緩蝕劑,可使設備和閥門的腐蝕減緩,如鉻鎳不銹鋼在不含氧的硫酸中,很大的溶度范圍內(nèi)成火化態(tài),腐蝕較嚴重,但加入少量硫酸銅或硝酸等氧化劑,可使不銹鋼轉(zhuǎn)變鈍態(tài),表面生成一層保護膜,阻止介質(zhì)的的浸蝕,在鹽酸中,如果加入少量氧化劑,可降低對鈦的腐蝕。

    閥門試壓常用水作試壓的介質(zhì),容易引起閥門的腐蝕,在水中添加少量亞硝酸鈉可以防止水對閥門的腐蝕。

    石棉填料中含有氯化物,對閥桿腐蝕很大,如果采用蒸鎦水洗滌方法可降低氯化物的含量,但這種方法在實施中困難很多,不可普通推廣,酯適于特殊的需要。

    為了保護閥桿,防止石棉填料的腐蝕,在石棉填料中,在閥桿上涂充緩蝕劑和犧牲金屬.緩蝕劑由亞硝酸鈉、鉻酸鈉能使閥桿表面生成一層鈍化膜,提高閥桿的耐蝕能力;溶劑能使緩蝕劑慢慢地溶解,而且能起潤滑作用;

    在石棉中添加鋅粉作犧牲金屬,實際上,鋅也是一種緩蝕劑,它能首先與石棉中的氯化物結(jié)合,使氯化物與閥桿金屬接觸機會大為減少,從而達到防腐目的.涂料中如果加入了紅丹、鉛酸鈣等緩蝕劑,噴刷在閥門表面能防止大氣的腐蝕。

    7.電化學保護

    電化學保護有陽極保護和陰極保護兩種。

    如用鋅保護鐵,鋅被腐蝕,鋅叫做犧牲金屬.在生產(chǎn)實踐中,陽極保護采用較少,陰極保護應用較多.大型的閥門和重要閥門采用這種陰極保護法,是一種經(jīng)濟簡便又行之有效的方法.石棉填料中添加鋅,保護閥桿也屬于陰極保護法.

    8.控制腐蝕環(huán)境

    所謂環(huán)境,有廣義和狹義兩種,廣義的環(huán)境系指閥門安裝處四周的環(huán)境和它內(nèi)部流通介質(zhì);狹義的環(huán)境系指閥門安裝處四周的條件。

    大多數(shù)環(huán)境無法控制,生產(chǎn)流程也不可任意變動。只有在不會對產(chǎn)品、工藝等造成有損害的情況下,可以采用控制環(huán)境的方法,如鍋爐水去氧、煉油工藝中家堿調(diào)節(jié)PH值等。從這個觀點出發(fā),上述添加緩蝕劑、電化學保護等也屬控制腐蝕環(huán)境。

    大氣中充滿了灰塵、水蒸氣、煙霧,特別在生產(chǎn)環(huán)境中,如煙鹵、設備散發(fā)出的有毒氣體和微粉,都會對閥門產(chǎn)生不同程度的腐蝕。

    操作人員應按操作規(guī)程中的規(guī)定,定期清洗、吹掃閥門,定期加油,這是控制環(huán)境腐蝕有效措施。閥桿安裝保護罩、地閥設置地井、閥門表面噴刷油漆等,這都是防止含有腐蝕的物質(zhì)侵蝕閥門的方法。

    環(huán)境溫度升高和空氣污染,特別對封閉的環(huán)境下的設備和閥門,會加速其腐蝕.應盡量采用敞開式廠房或采用通風、降溫措施,減緩環(huán)境腐蝕。

    9.改進加工工藝和閥門結(jié)構(gòu)形式

    閥門的防腐保護是從設計就開始考慮的問題,一個結(jié)構(gòu)設計合理、工藝方法正確的閥門產(chǎn)品，無疑地對減緩閥門的腐蝕是有好的效果的。

    因此,設計和制造部門應對那些結(jié)構(gòu)設計不合理,工藝方法不正確,容易引起腐蝕的部件,應進行改進,使之適合各種不同工況條件下的要求。

    針對不同的閥門部件腐蝕類型 有絕招?

    1.防止奧氏體不銹鋼閥件產(chǎn)生晶間腐蝕方法有:

    進行"固溶淬火"處理,即加熱至1100℃左右水淬,選用含有鈦和鈮,而含碳量在0.03%以下的奧氏體不銹鋼,減少碳化鉻的產(chǎn)生。

    2.應力腐蝕發(fā)生在腐蝕和拉應力同時作用下產(chǎn)生的破裂。

    防止應力腐蝕的方法：通過熱處理消除或減少焊接,冷加工中產(chǎn)生的應力,改進不可理的閥門結(jié)構(gòu),避免應力集中,采用電化學保護、噴刷防蝕涂料.添加緩蝕劑、施加壓應力等措施。

    3.磨損腐蝕是流體對金屬磨損和腐蝕交替作用所產(chǎn)生的一種腐蝕形態(tài),是閥門常見的一種腐蝕,這種腐蝕以發(fā)生在密封面為多。

    防止方法:選用耐腐蝕、耐磨損的材料,改進結(jié)構(gòu)設計,采用陰極保護等.

    4.摩振腐蝕是相互接觸的兩部件同時承受載荷,接觸面由于振動和滑動引起的破壞。摩振腐蝕發(fā)生在螺栓連接處,閥桿與關(guān)閉件連接處、滾珠軸承與軸之間等部位上。

    防止方法：可以采用涂潤滑油脂,減少摩擦,表面磷化,選用硬質(zhì)合金,以及用噴瓦處理或冷加工提高表面硬度方法防護.

    5.焊接后要盡量采用退火處理等相應防護措施。提高閥桿加工表面粗糙度以及其他閥件表面粗糙度,表面粗糙度級別越高,抗蝕能力越強。

    防止方法：改進填料和墊片的加工工藝和結(jié)構(gòu),使用柔性石墨和塑料填料,以及柔性石墨貼粘墊片和用聚四氟乙稀包墊片,都能改善密封性能,減少地閥桿和法蘭密封面的腐蝕。

    閥門部件防腐注意事項

    1.閥桿腐蝕與防護

    閥桿腐蝕主要原因：

    閥體的腐蝕損壞主要是腐蝕介質(zhì)引起的，而閥桿腐蝕問題主要是填料。

    不但腐蝕介質(zhì)使閥桿腐蝕損壞，而蒸氣和水也能使閥桿與填料接觸處產(chǎn)生斑點。尤其保存在倉庫里的閥門，也會發(fā)生閥桿點腐蝕。這就是填料對閥桿的電化學腐蝕。

    現(xiàn)在使用較廣的填料是以石棉為基體的盤根，石棉材料中含有一定時的氯離子，此外還有鉀、鈉、鎂等離子，這些都是腐蝕的因素。

    閥桿防腐注意事項：

    閥門保存期間不要加填料。不裝填料，失去了閥桿電化學腐蝕的因素，可以長期保存而不致被腐蝕。對閥桿進行表面處理。如鍍鉻、鍍鎳、滲氮、滲硼、參鋅等。 減少石棉雜質(zhì)。用蒸餾水洗滌的辦法，可以降低石棉中的氯含量，從而降低其腐蝕性。在石棉盤根中加緩蝕劑。這種緩蝕劑能抑制氯離子的腐蝕性。如亞硝酸鈉。 在石棉中加犧牲金屬。這就是一種比閥桿電位更低的金屬來作犧牲品。這樣氯離子的腐蝕就首先對犧牲金屬發(fā)生，從而保護閥桿?？勺鳛闋奚饘俚挠袖\粉等。采用聚四氟乙烯保護。聚四氟乙烯有優(yōu)良的化學穩(wěn)定性和介電性能，電流不能通過，如將石棉盤根浸漬聚四氟乙烯，腐蝕便將減小。也可用聚四氟乙烯生料帶包裹石棉盤根然后裝入填料函。提高加工光潔度，也能減輕電化學腐蝕。

    2.關(guān)閉件腐蝕與防護

    關(guān)閉件腐蝕主要原因：

    關(guān)閉件經(jīng)常受到流體的沖刷，使得腐蝕加快發(fā)展。有些閥瓣，雖然采用較好材料，但腐蝕損壞仍比閥體快。

    上下關(guān)閉件與閥桿、閥座常用螺紋連接，連接處比一般部位缺氧，容易構(gòu)成氧濃差電池，使其腐蝕損壞。有的關(guān)閉件密封面采用壓入形式，由于配合不緊，稍有縫隙，也會發(fā)生氧濃差電池腐蝕。

    關(guān)閉件防腐注意事項：

    盡量采用耐腐蝕材料。關(guān)閉件重量很小，但在閥門中起關(guān)鍵作用，只要能夠耐腐蝕，即使采用一點貴重材料也無妨。改進關(guān)閉件結(jié)構(gòu)，使其少受流體沖蝕。改進連接結(jié)構(gòu)，避免產(chǎn)生氧濃差電池。在200℃以下的閥門中，關(guān)閉件連接處和密封面連接處，使用聚四氟乙烯生料帶作填料，可以減輕這些部位的腐蝕。在考慮耐腐蝕的同時，還要注意關(guān)閉件材料的抗沖蝕性。要使用抗沖蝕性強的材料作關(guān)閉件。
