- 產品介紹（也可以用身份證號碼授權）

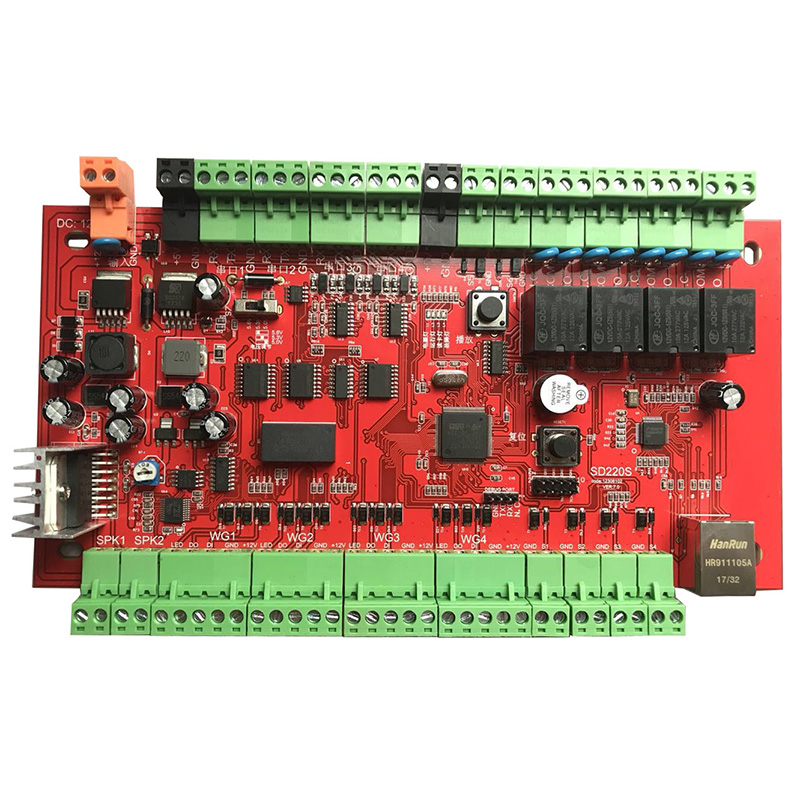

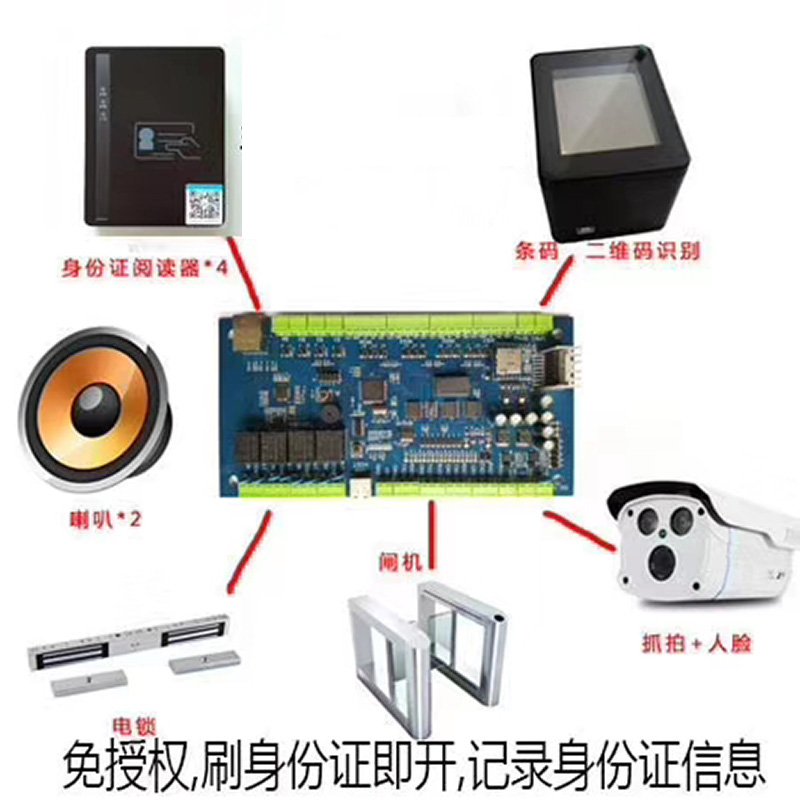

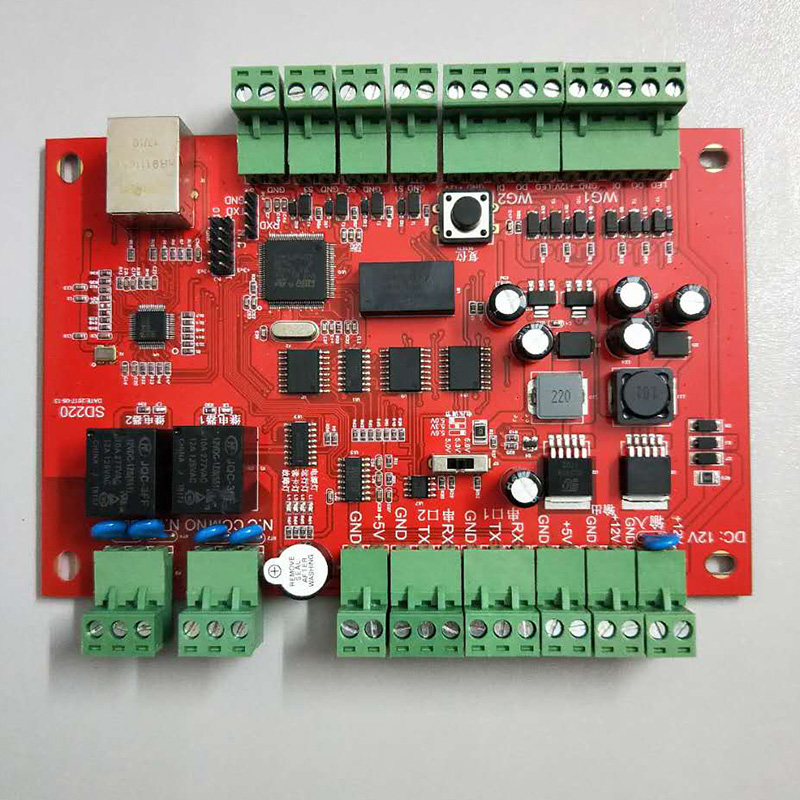

? ? ? ? ??我司自主研發的BD220是一款多功能的門禁控制器，支持身份證閱讀器、韋根讀頭26-34、指紋讀頭、二維碼讀頭、作為門禁讀頭使用，可連接專用觸摸顯示屏，應用于各種門禁、閘機、自動門、停車場系統，支持限次，限時間，限人數，限性別，限年齡，支持刷身份證即開，自主鑒權，電腦鑒權。
產品參數
|
參數名稱 |
值 |
說明 |
|
型號 |
BD220 |
? |
|
主處理器 |
STM32F407（M4） |
? |
|
權限容量 |
50萬條 |
可按要求加大 |
|
身份證信息容量 |
32000張身份證 |
可按要求加大 |
|
記錄存儲容量 |
50萬卡記錄 |
可按要求加大 |
|
識別模式 |
ID/IC/指紋/二維碼/身份證 |
串口及韋根接口 |
|
鑒權模式 |
控制板鑒權或者電腦控制 |
可按需定制 |
|
工作模式切換 |
可配置時段切換 |
? |
|
刷卡上報電腦 |
支持 |
可上報身份證信息 |
|
主動拉取權限 |
支持 |
從互聯網服務器拉取 |
|
多門互鎖 |
支持 |
? |
|
反潛回 |
支持 |
特定場景全網反潛回 |
|
蜂鳴器 |
支持 |
? |
|
DHCP分配IP |
支持 |
? |
|
ADSL撥號 |
支持 |
? |
|
語音提示 |
支持 |
? |
|
自定義提示音 |
支持 |
? |
|
組網方式 |
TCP/IP網絡 |
? |
|
繼電器 |
2組 |
最大支持2門 |
|
韋根接口 |
2組 |
最大支持2韋根讀頭(支持韋根OUT指紋讀頭) |
|
串口 |
2組 |
各種串口設備及屏幕 |
|
輸入信號 |
2組 |
開門按鈕及門磁 |
|
電源 |
12V DC |
? |
|
功耗 |
<9W |
? |
|
工作環境溫度 |
-50°C-75°C |
工業 |
|
工作環境濕度 |
20%—60% |
? |
|
存儲環境溫度 |
-10°C—65°C |
? |
|
存儲環境濕度 |
20%—80% |
? |
系統支持
??? 設備白名單驗證。通過電腦下發白名單到設備，設備獨立工作，自動讀取身份證并核對白名單，在白名單中的身份證方可開門。
??? 電腦白名單驗證。設備讀取到身份證信息后，發送給電腦，則電腦軟件負責檢查身份證是否有開門權限。這種方式可以通過電腦軟件實現大數據量的白名單驗證，以及其它時段權限控制。
??? 刷身份證自動開門。設備讀取到身份證信息后即開門，即所有身份證都自動開門。同時可以配置將采集到的身份證信息上報到電腦存檔備查。

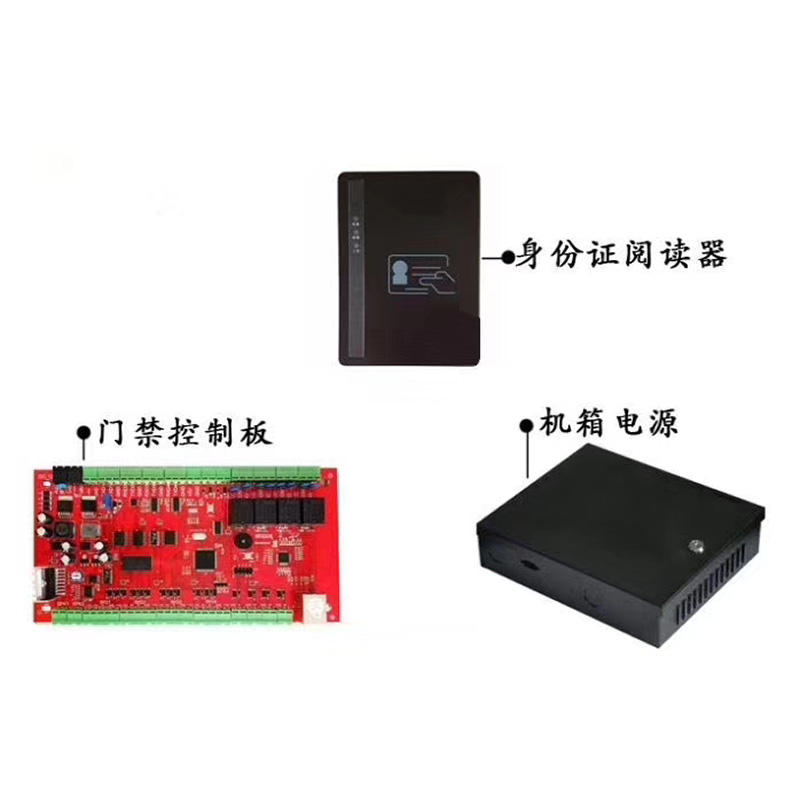

機箱電源

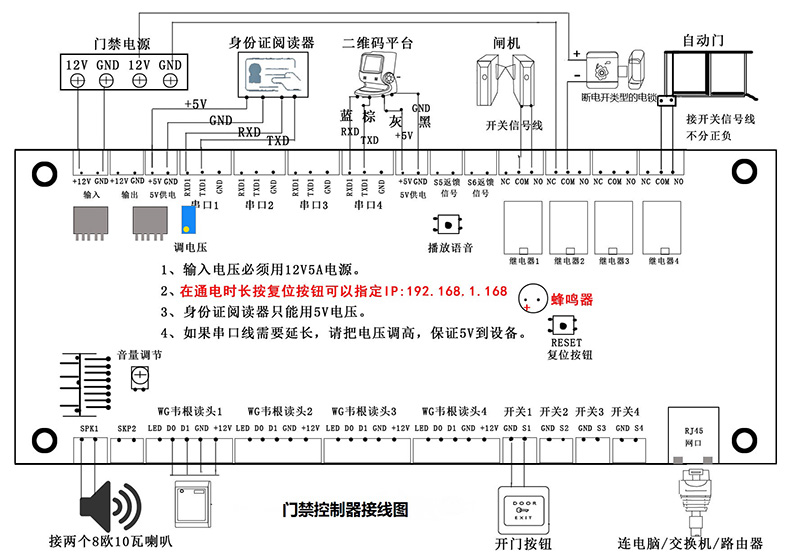

控制器要求輸入電壓為12V，建議安裝在專用機箱中，配套專用電源適配器供電，可選備用電池。
網絡
設備通過以太網接口與電腦連接，實現設備配置，權限配置，實時上報監控，遠程開門，控制器歷史日志下載等。
開門按鈕
設備支持開門按鈕輸入，短接開門信號接頭即可手動開門。系統支持8個輸入信號，可以通過配置軟件指定哪些信號作為開門按鈕的輸入信號，以及對應的開門繼電器。
配置說明
???? 設備默認IP地址為192.168.1.XX，子網掩碼為255.255.255.0，如果實際安裝環境要求使用不同的配置值，則需要使用設備管理工具軟件搜索并配置設備。這里對軟件的使用做一個簡要說明：
??? ?啟動軟件，輸入默認管理密碼123456，即可進入軟件主界面。
??? ?將設備通過網線與電腦直接連接或者通過交換機連接，在軟件中點擊“搜索設備”按鈕，列表中將自動列出網絡中的門禁控制器設備。選擇記錄后可以查看并修改此設備的配置。注意必須保證計算機IP地址與設備IP地址在同一個網段，默認為192.168.1.XX，否則不能成功搜索和修改。（通過網線直連電腦的情況，可能因?yàn)榫W(wǎng)卡不能自適應導致搜索或者配置不成功，建議通過路由器連接）。如果計算機IP地址已經修改為192.168.1.XX仍然不能搜索到設備，可以人工恢復默認設置(在斷電時按住恢復按鈕加電，5秒后松開，鳴蜂器響即恢復成功)。

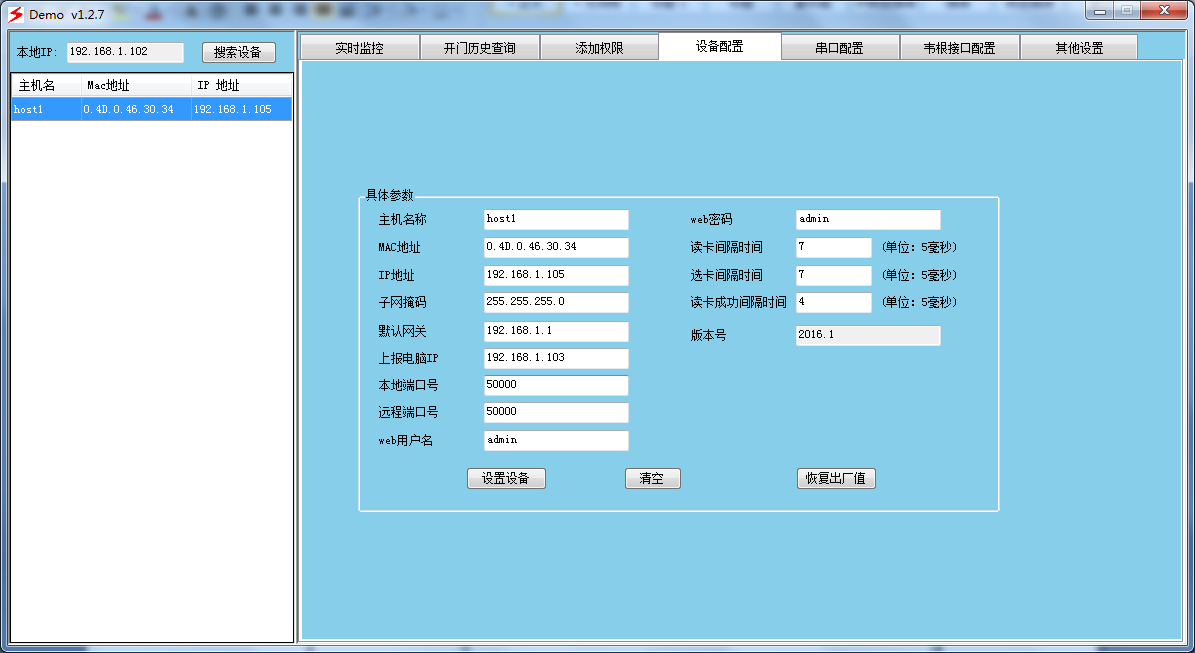

設備配置
??? 設備配置用于修改設置IP，MAC地址，網關，上報電腦IP等，修改基本配置后點擊保存配置，控制器將自動重新啟動。
（注意：上報電腦IP，即指定數據上傳到哪到電腦，如果不指定或者IP不對則收不到數據）

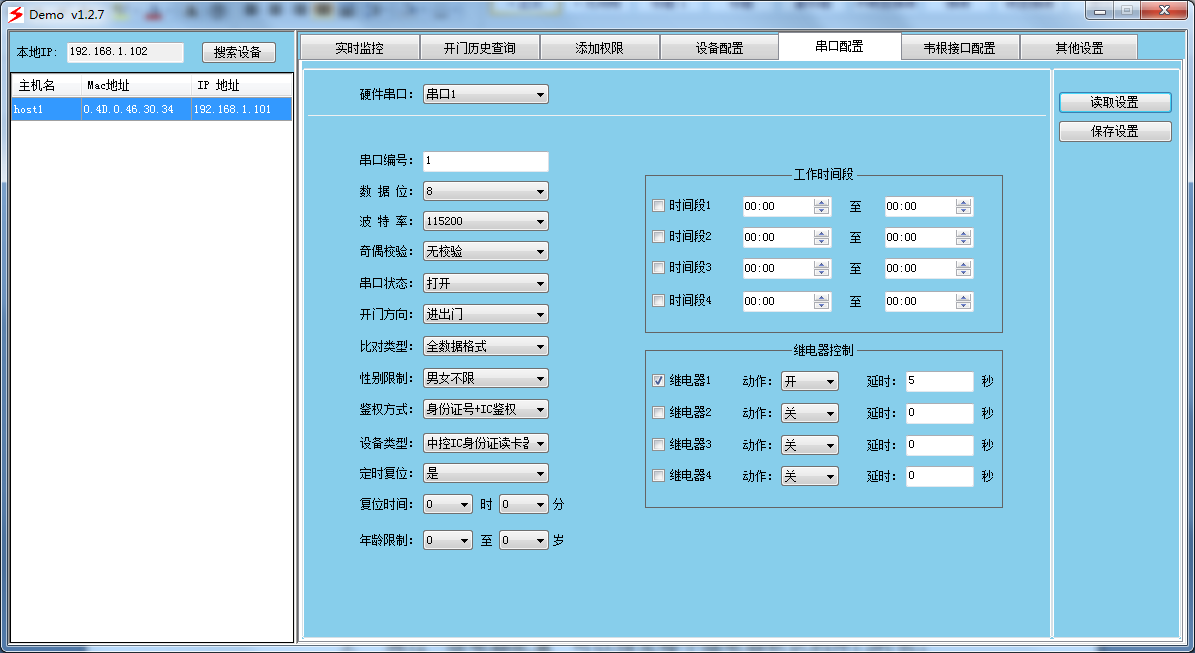

串口配置
??? 選中設備后點擊“讀取設置”按鈕可以進入獲取板現有參數，按需要改好參數后，

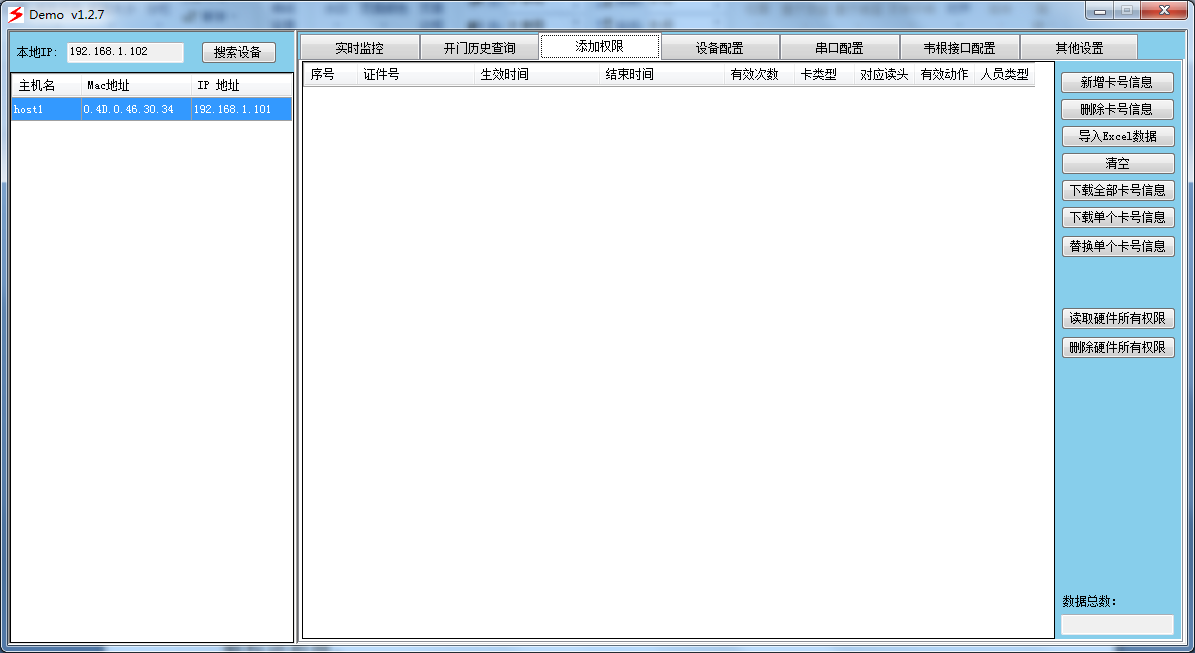

權限管理
權限管理可以中添加、刪除、下載權限數據，批量導入權限，讀取已有權限。

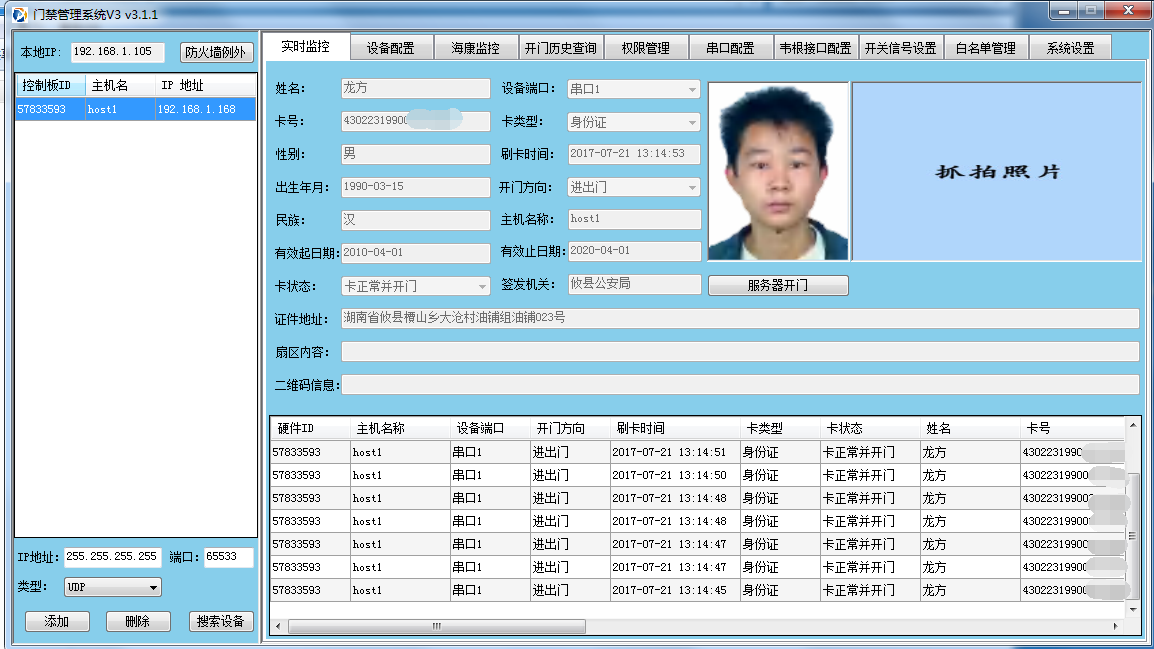

刷身份證實時采集
刷身份證記錄查詢
可以按端口號，姓名，證件號，時間，查詢數據。
應用案例：
1、辦證大廳（出入竟大廳，銀行24小時自助廳，稅局自助廳）
2、小區身份證門禁（可以對接逃犯庫，高危人員實時比對）
3、加油站實名制（在一些重點區域，防止油品用于非法用途）
4、金庫，典當行（可以采用人臉+身份證+指紋的方式）
5、快遞領?。爝f實名制，刷身份證自動開儲物柜）
6、票務系統（火車站，汽車站，機場，景區景點實現刷身份證進入，身份做為門禁，機票，火車票）
